Rol je hak: de OPROLHAK

Rol je hak: in detail

De zool werd mooi in een zwart jasje gestoken, zodat het gepruts eronder niet zichtbaar is =)

De hak kreeg dan weer een bolletjeskleedje... De zijkant van de nagels werden versierd met pareltjes en verf.

Als de schoen plat is moet de onopgerolde hak blijven zitten. Dit heb ik gefixt door onder de zool een supermagneet te steken en het asje-waarrond-gerold wordt magnetisch is.

Achteraan, bij de opgerolde hak, is hetzelfde prinipe van toepassing. De nagels zorgen voor nog genoeg flexibiliteit bij het rollen en blijven magneten achteraan de hak, door de ingewerkte magneet in de zool.

Klein detail aan de andere hak... Het bolletjespatroon!

Rol je hak: aan de slag!

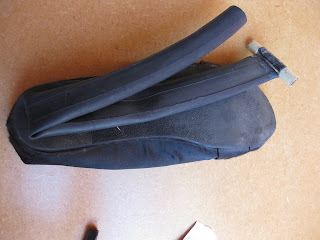

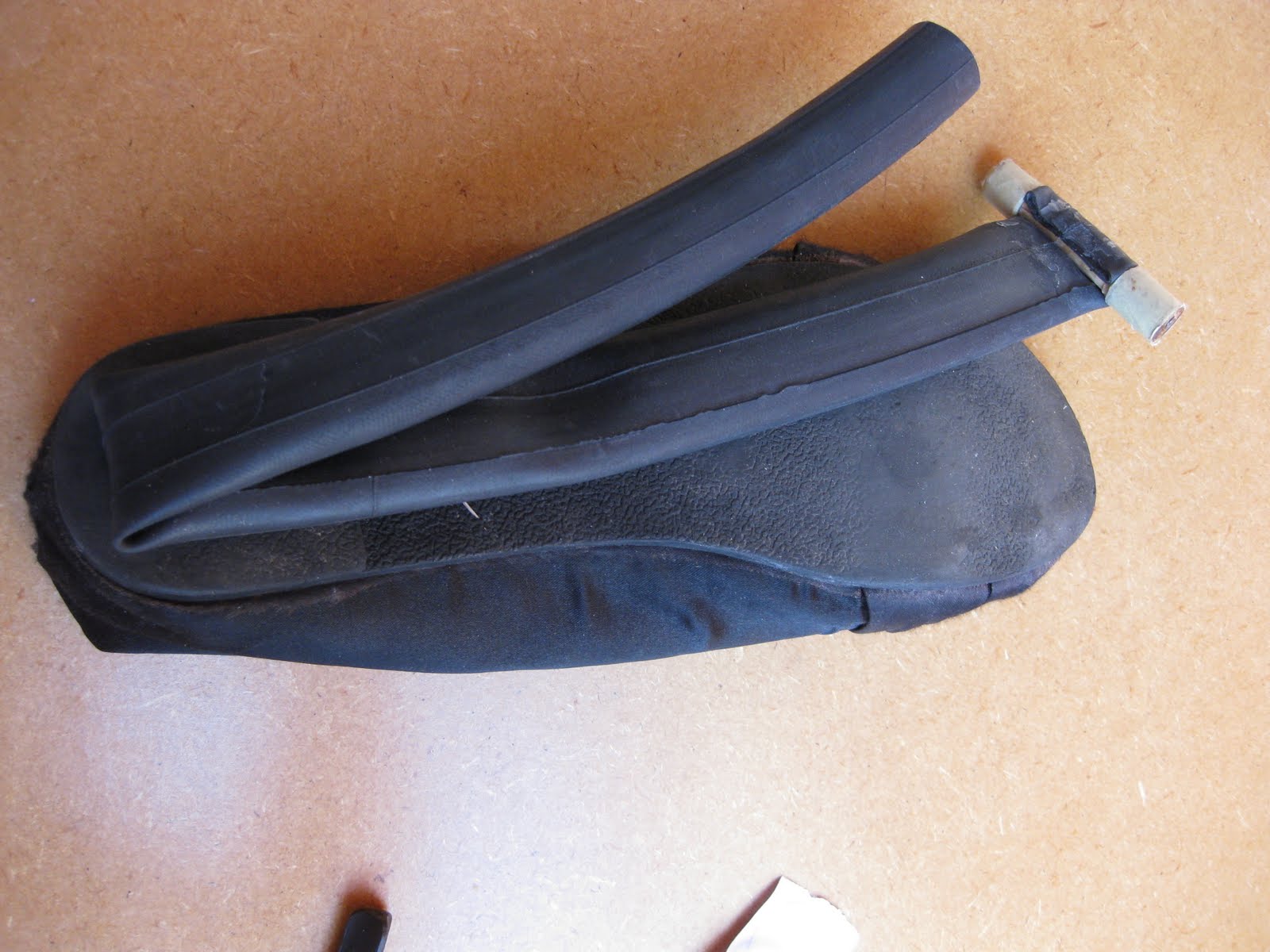

Eerst wordt de fietsband stevig aan de zool van de schoen bevestigd.

Hier worden de magneten geplaats, achteraan de zool, de plaats waar de oprolhak opgerold komt te zitten.

Vooraan aan mijn schoen boorde ik een gat. Deze heb ik dan met een mesje groter gemaakt, zodanig dat er een supermagneet in paste.Want vooraan aan de fietsband is een magneetje bevestigd dat de oprolhak onopgerold houdt wanneer de schoen plat moet zijn.

Dit deed ik ook in het midden van m'n schoen, maar dit had niets als functie, dus verwijderde ik die ook weer =).

Omdat de nagels dat ik door m'n fietsband steek, maar gevaarlijk en vooral lelijk zijn, besloot ik er parels op te steken...

Omdat de hak zo saai zwart is wou ik hem eerst spuiten... Maar de verf brokkelde af .. Dus opzoek naar iets anders...

De parels aan de zijkant brachten me op een idee!

Oprolhak: verdere uitwerking 2

Helaas er nog steeds een probleem zoals je kunt zien... Maar het principe dat de opgerolde hak blijft zitten werkt!

 Omdat de velcro niet mocht baten probeerde ik met magneten ...

Achteraan de hak is een magneet bevestigd.. Hier probeer ik een oprolbare magnetische strip te maken.  Omdat bij het bevestigen van een klein stukje magneet op de band hetzelfde probleem optreedt als bij de velcro

Flexibele magnetische strip

Nagels dichter bij elkaar ..

Op stevigere ondergrond... Maar helaas! Er treedt telkens hapering op...

De oplossing = Nagels door de fietsband prikken!

Oprolhak: verdere uitwerking

Plat

Opgerolde hak

Fietsband dubbelkleven...

Probleem bij het oprollen...

De bestaande verhoging hak afschuinen... Helaas ... het mocht niet baten. Het idee om da hak op het einde vast te maken met velcro is ook geen goed idee. Bij het oprollen blijft deze haperen.

Er werden gaatjes in de band geknipt zodanig dat deze tijdens het oprollen niet opblaast..

Het oprollen van je hak...

Waarom het idee van de tube tandpaste niet vereenvoudigen tot het oprollen van je eigen hak...
Ik prutste snel wat in mekaar (zie foto's hierboven) om het principe te kunnen tonen.

Foto's tussentijds prototype

Plat

Opgerold. Een opmerking hierbij is dat je wel degelijk op de hak loopt, want hier lijkt hij te zwevven. Ook moet ik een tube nemen die tot een hogere hak kan komen..

Een rekker zorgt ervoor dat dat de wieltjes niet naar beneden vallen.

Er is aan een inkeping aangebracht zodat het asje met daarrond de opgerolde tube kan invallen, zodat deze vast zit. De inkeping moet nog groter gemaakt worden, want als ik wandel ontstaat er een druk in de tube die ervoor zorgt dat hij terug wil ontrollen.

Bij het platlopen is vallen de wieltejs in een tussenkeping, zodat dat er niet op de wieltjes kan gelopen worden. Een rekker zorgt ervoor dat deze niet naar beneden vallen.
